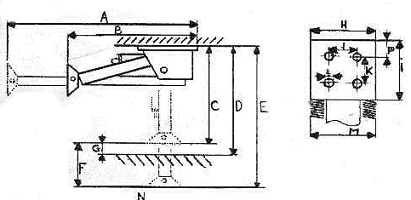

VERINS HYDRAULIQUES HWH Tableau des Dimensions.   DIMENSIONS en MM AP 1792 Low Profile 2700 kg AP 1793 Standard Profile 2700 kg AP 1794 Low Profile 4100 kg AP 1795 7500 kg   A = Dégagement horizontal     500      560    580    660 B = Longueur horizontale en position piston non sorti     320      355    360    450 C = Longueur verticale en position piston non sorti     305      343    343    425 D = Hauteur de montage support 355-406   393-444 419-547 501-533 E = Hauteur piston sorti au maximum    482      546    558    628 F = Course maximum     177      203    215    203 G = Dégagement au sol  50-100    50-100   75-110 75-110 H = Largeur des plaques de fixation     165      165    127    177 I = Longuer des plaques de fixation    165      165    165    190 J = Entraxe des trous      38       38     38    101 K = Entraxe des trous     114      114    114    101 L = Diamètre des trous     11.1      11.1    11.1    14.3 M = Largeur hors tout     165      165    215    317 N = Sol          P = Distance entre trous et bord de plaques de fixation    310      310    310    630
